防水D/MS ロングタイプ

  • 防水(IP67)
  • 防水(IP67)
  • RoHS
  • UL
  • MIL
  • ねじロック
  • はんだコンタクト
防水MS バックシェルが長くなり、結線が容易に
バックシェルが長くなり、結線が容易になりました。回り止め用のネジを装備し、緩みを無くしコネクタ脱着中の断線を防止できるようになりました。
環境条件の悪い所で使用する場合は金メッキコンタクトを推奨します。
互換性
D/MSシリーズ(DDK)
CE02シリーズ(DDK)
CE05シリーズ(DDK)
  • 製品カタログ
  • 製品カタログ
  • 製品ラインナップ

UP↑

DCA Aタイプ / A-Hタイプ

  • 防水(IP67)
  • 防水(IP67)
  • RoHS
  • MIL
  • バヨネットロック
  • はんだコンタクト
DCA Aタイプ MSコネクタのインサートを使用した
防水ワンタッチロックコネクタ
防水バヨネットロックコネクタです。MSコネクタと同じインサートを使用することで、多種のインサート配列の使用を可能にしています。また、バヨネットロックによりコネクタ着脱の時間が短縮され、振動による緩みがなくなります。
環境条件の悪い所で使用する場合は金メッキコンタクトを推奨します。
ITTキャノンのCAシリーズと嵌合します。
  • 製品カタログ
  • 製品カタログ
  • 製品ラインナップ

UP↑

D/MS

  • RoHS
  • UL
  • MIL
  • ねじロック
  • はんだコンタクト
標準MS 世界標準のMSコネクタ
豊富な組み合わせでさまざまな用途に使用できる!
もともとはアメリカ軍の航空機用に開発されたコネクタで、アメリカ軍規格MIL-DTL-5015のMSコネクタと互換性がある、MSコネクタの世界標準品です。シェルの表面処理(亜鉛黒色)を施してRoHS指令に対応。UL規格認定も取得しておりますので、海外向けの機器にも安心してご使用いただけます。 12種類のシェルサイズと5種類のコンタクトの組み合わせにより、73種類にも及ぶインサート配列を実現。これにより、あらゆる用途に使用が可能です。

互換性
防水D/MSシリーズ(DDK)
CE02シリーズ(DDK)
CE05シリーズ(DDK)
  • メーカー製品ページへ
  • 製品カタログ
  • 製品ラインナップ

UP↑

防水D/MS

  • 防水(IP67)
  • RoHS
  • UL
  • MIL
  • ねじロック
  • はんだコンタクト
防水MS MSコネクタに防水性をプラス。プラグ、レセプタクル、中継用も
MSシリーズに防水性をプラスしたコネクタです。嵌合時IP67の防塵・防水性を備えています。インサート配列は、従来のMSコネクタと同様に73種類あります。
環境条件の悪い所で使用する場合は金メッキコンタクトを推奨します。
互換性
D/MSシリーズ(DDK)
CE02シリーズ(DDK)
CE05シリーズ(DDK)
  • メーカー製品ページへ
  • 製品カタログ
  • 製品ラインナップ

UP↑

D/MS(D264)・(D346)

  • 防水(IP67)
  • RoHS
  • UL
  • MIL
  • バヨネットロック
  • はんだコンタクト
MS(D264) ワンタッチロックで操作性向上!
振動・衝撃に強い、自動車製造ライン用コネクタ
自動車製造ライン溶接ロボット用に開発された、耐振動・耐衝撃タイプのMSコネクタです。インサートは振動・衝撃に強い高強度樹脂を使用し、保持力を強化してあります。嵌合はバヨネットロック方式で着脱時間を短縮。勘合時IP67の防塵・防水性も備えています。
  • 製品カタログ
  • 製品ラインナップ

UP↑

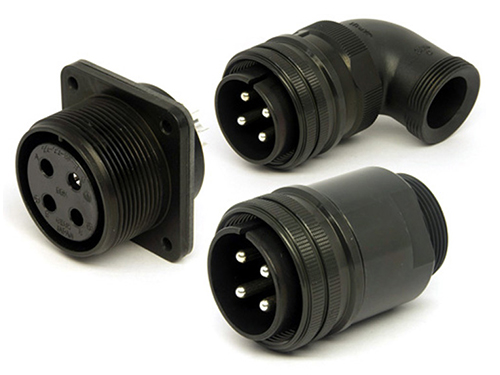

CE05

  • 防水(IP67)
  • RoHS
  • TUV
  • UL
  • MIL
  • ねじロック
  • はんだコンタクト
CE05 欧州安全規格TUVの認定を取得
アース端子内蔵のシーケンス接続構造
MSコネクタと互換性があり、欧州安全規格TUVの認定を取得した、欧州向け機器に不可欠なコネクタです。日本航空電子工業株式会社製JL04シリーズとも互換性があります。ピンレセプタクルは単体でIP67の防塵・防水性を備えています。
互換性
D/MSシリーズ(DDK)※非防水
防水D/MSシリーズ(DDK)
JL04シリーズ(JAE)
  • メーカー製品ページへ
  • 製品カタログ
  • 製品ラインナップ

UP↑

CE01(圧着・はんだタイプ)

  • 防水(IP67)
  • 防水(IP67)
  • RoHS
  • UL
  • JIS
  • バヨネットロック
  • 圧着コンタクト
CE01 圧着タイプで工数削減!
耐環境性に優れたワンタッチロックコネクタ
シェルと導通のある保護回路用アース端子を内蔵し、嵌合時IP67の防塵・防水性も備えた、圧着コンタクトタイプのコネクタです。引抜工具を使用すれば、回路変更・誤配線の修正も簡単に行えます。嵌合はバヨネットロック方式で、嵌合部に5個の位置決めキーを配して誤嵌合を防止。また、嵌合音によって確実なロック確認ができます。
JAE(日本航空電子工業株式会社)のJL05シリーズと互換性があります。
JIS-B-6015に準拠したコネクタです。
互換性
JL05シリーズ(JAE)
  • メーカー製品ページへ
  • 製品カタログ
  • 製品ラインナップ

UP↑

JM

  • RoHS
  • UL
  • JIS
  • ねじロック
  • はんだコンタクト
  • 小型
JM 小型・軽量・高密度のローコストなコネクタ
プラスチックフードを使用して軽量化、高密度なコンタクト配列で小型化しており、JIS-C-5432に準拠したコネクタとしてはロングセラーの製品です。シェルには5個の位置決めキーがあり、確実に結合できます。
UL規格認定を取得しています。
※金属フードタイプにつきましてはお問い合わせください。
  • メーカー製品ページへ
  • 製品カタログ
  • 製品ラインナップ

UP↑

WEB

  • 防水(IP67)
  • RoHS
  • UL
  • ターンロック
  • はんだコンタクト
  • 小型
WEB 悪環境下での使用に。防塵・防水ワンタッチロック小型コネクタ
JMシリーズと同じ高密度インサート配列を採用した小型コネクタです。従来のJMシリーズではカバーしきれない、水滴・切削油・粉塵などの悪環境下で使用される機器に対応するために開発されました。ターンロック方式で確実に着脱。振動に強く、嵌合時IP67の防塵・耐水性を備えています。
  • メーカー製品ページへ
  • 製品カタログ
  • 製品ラインナップ

UP↑

CMV1

  • 防水(IP67)
  • RoHS
  • UL
  • プッシュロック
  • 圧着コンタクト
  • はんだコンタクト
  • 小型
CM10 D6タイプ 耐振動性をさらに向上させたサーボモーター用コネクタ

従来品のCM10 D6タイプのコンタクト形状が変わり、耐振動性能が向上しました。プッシュオン・ターンオフ式の嵌合、IP67の防塵・防水性などの性能も引き継いでおり、CM10 D6タイプと互換性があります。
2芯と10芯があり、10芯にはアース端子が内蔵されています。圧着タイプとはんだタイプからお選びいただけます。
三菱電機株式会社のACサーボJ4シリーズに採用されています。

互換性
CM10 D6タイプ(DDK)
  • メーカー製品ページへ
  • 製品カタログ
  • 製品ラインナップ

UP↑

CM10 D6タイプ

  • 防水(IP67)
  • RoHS
  • UL
  • プッシュロック
  • 圧着コンタクト
  • はんだコンタクト
  • 小型
CM10 D6タイプ ワンタッチロックで防水 サーボモーター用コネクタ
サーボモーター用に開発されたコネクタです。嵌合時はプラグを差し込むだけでロック、取り外し時はカップリングリングを回すだけというプッシュオン・ターンオフ式で、簡単に着脱が行える上に耐振動性も向上。IP67の防塵・防水性も備えています。また、金属シェルを採用して堅牢な構造を実現、バックシェル、クランプナットを軽金属、樹脂に変更することで、従来品より軽量化を実現しています。
2芯と10芯があり、10芯にはアース端子が内蔵されています。圧着タイプとはんだタイプからお選びいただけます。
三菱電機株式会社のACサーボJ3シリーズに採用されています。
互換性
CMV1シリーズ(DDK)
  • メーカー製品ページへ
  • 製品カタログ
  • 製品ラインナップ

UP↑

CM10 Dタイプ

  • 防水(IP67)
  • RoHS
  • UL
  • プッシュロック
  • 圧着コンタクト
  • はんだコンタクト
  • 小型
CM10 Dタイプ 表面黒色三価クロメート処理のサーボモーター用コネクタ
表面に黒色三価クロメート処理を施した、サーボモーター用コネクタです。嵌合時はプラグを差し込むだけでロック、取り外し時はカップリングリングを回すだけというプッシュオン・ターンオフ式で、簡単に着脱が行える上に耐振動性も向上。IP67の防塵・防水性も備えています。また、金属シェルを採用して堅牢な構造を実現し、バックシェル、クランプナットを軽金属、樹脂に変更することで、従来品より軽量化を実現しています。
2芯と10芯があり、10芯にはアース端子が内蔵されています。圧着タイプとはんだタイプからお選びいただけます。
株式会社安川電機のACサーボΣ-Vシリーズに採用されています。
  • メーカー製品ページへ
  • 製品カタログ
  • 製品ラインナップ

UP↑

日本航空電子工業株式会社(JAE)

N/MS

  • RoHS
  • MIL
  • ねじロック
  • はんだコンタクト
N/MS ITT CANNON開発の世界標準MSコネクタ
ITT CANNON社が開発したアメリカ軍(MIL)規格MSコネクタです。日本では日本航空電子工業株式会社(JAE)が製造しています。RoHS指令に対応しており、高い性能と信頼性に加え、豊富な品種と多用途に使える汎用型コネクタです。
互換性
D/MSシリーズ(DDK)
防水D/MSシリーズ(DDK)
CE05シリーズ(DDK)
  • メーカー製品ページへ
  • 製品カタログ
  • 製品ラインナップ

UP↑

JL04V

  • 防水(IP67)
  • RoHS
  • MIL
  • TUV
  • ねじロック
  • はんだコンタクト
N/MS 欧州規格TÜV規格対応の高信頼の丸型コネクタ
IP67クラス(嵌合時)の防水/防塵性、先接触/後離れのシーケンス接続
をするアース端子による保護回路接続等の構造を有しています。
3 極~22極まで14種のコンタクト配列、7 種のシェルサイズ
(記号10SL~32)、4種のコンタクトサイズ(電流容量13A~80A)の
組合わせが有り、レセプタクルとプラグの組合わせでパネルとケーブル間の接続に使用できます。
工作機械、サーボモータ等各種産業機器の回路接続に最適なコネクタです
ピンレセプタクル単体でIP67の防水となります。
互換性
CE05(DDK)
  • メーカー製品ページへ
  • 製品カタログ
  • 製品ラインナップ

UP↑

SRCN

  • RoHS
  • UL
  • JIS
  • ねじロック
  • はんだコンタクト
  • 小型
N/MS JIS に準拠した、小型・軽量の半田付結線タイプ丸型コネクタ
高信頼のローコスト・プレスコンタクトを採用し、量産化と相まって大巾なコス トダウンを実現。一般の小型コネクタの中でも、特に汎用型低価格コネクタと して幅広い分野にご利用いただけます。
互換性
JMシリーズ(DDK)
  • メーカー製品ページへ
  • 製品カタログ
  • 製品ラインナップ

UP↑

JL10

  • 防水(IP67)
  • RoHS
  • TUV
  • UL
  • MIL
  • バヨネットロック
  • はんだコンタクト
  • 圧着コンタクト
  • ねじロック
N/MS TÜV認定 ワンタッチロック 産業機器向け丸型防水コネクタ
ワンタッチバヨネットロック方式で確実に嵌合できるコネクタです。嵌合操作性が優れ、ねじ締め作業の軽減、トルクの管理不要が図れます。JL10レセプタクルは、ワンタッチ/ ねじ嵌合兼用です。
互換性
JL04V(JAE)
N/MS(JAE)
D/MS(DDK)
防水D/MS(DDK)
CE05(DDK)
  • メーカー製品ページへ
  • 製品カタログ
  • 製品ラインナップ

UP↑

Adobe Readerダウンロード(無料)PDFファイルをご覧いただくためには、最新のAdobe Readerが必要です。
こちらから無料でダウンロードできます。

仕様比較

製品名

写真

準拠
規格
ロック
方式
防塵
防水
結線
方法
芯数種類 形状種類
プラグ レセプタクル
DCA
Aタイプ
DCA Aタイプ インサート配列:MIL-DTL-5015、
嵌合方式:VG95234
バヨネット 嵌合時
IP67
はんだ 1、2、3、4、5、6、7、8、9、10、11、14、16、17、19、20、22、24、26、35、37、48、52、54 ストレート/アングル パネル取付型/中継型/パネル取付中継型
D/MS 標準MSシリーズ MIL-DTL-5015 ネジ 非防水 はんだ 1、2、3、4、5、6、7、8、9、10、11、14、16、17、19、20、
22、24、26、30、31、35、37、48、52、54、73
ストレート/アングル パネル取付型/中継型
防水D/MS 防水D/MSシリーズ(D190) MIL-DTL-5015 ネジ 嵌合時
IP67
はんだ 1、2、3、4、5、6、7、8、9、10、11、14、16、17、19、20、
22、24、26、30、31、35、37、48、52、54、73
ストレート/アングル パネル取付型/中継型/パネル取付中継型

D/MS(D264)・(D346)

D/MS(D264)・(D346) インサート配列:MIL-C-5015、
嵌合方式:VG95234
バヨネット 嵌合時
IP67
はんだ 2、3、6 ストレート/アングル パネル取付型/パネル取付中継型
CE05 CE05 MIL-DTL-5015/
TUV-EN-61984
ネジ 嵌合時
IP67
はんだ 3、4、6、7、8、9 ストレート/アングル パネル取付型
CE01 CE01 JIS-B-6015 バヨネット 嵌合時
IP67
圧着

4、5、7、8、10、17、19、24、30、37、52、73

ストレート/アングル パネル取付型/中継型
JM JM JIS-C-5432 ネジ 非防水 はんだ 3、4、5、7、10、16、19、24、28、32 ストレート/アングル パネル取付型/中継型
WEB WEB - ターンロック 嵌合時
IP67
はんだ 3、4、5、7、10、16、19、24、28、32 ストレート/アングル パネル取付型/パネル取付中継型
CMV1 CMV1 - プッシュロック 嵌合時IP67
はんだ
圧着
2、10 ストレート/アングル -
CM10
D6タイプ
Dタイプ
CM10 Dタイプ - プッシュロック 嵌合時IP67
(レセプタクルは単体防水)
プラグ:はんだ/圧着、
レセプタクル:はんだ
2、10 ストレート/アングル パネル取付型/中継型
N/MS N/MS MIL-DTL-5015 ネジ 非防水 はんだ 2、3、4、6、7、10、14、17、24、37 ストレート パネル取付型
JL04V MIL-DTL-5015/
TUV-EN-61984
ネジ 嵌合時
IP67
はんだ 3、4、6、7、8、9、22 ストレート/アングル パネル取付型
SRCN JIS-C-5432 ネジ 非防水 はんだ 3、5、7、10、16、24 ストレート パネル取付型/中継型
JL10 MIL-DTL-5015/
TUV-EN-61984
ネジ
バイヨネット
嵌合時
IP67
はんだ
圧着
4、9、17、19、22、37 ストレート/アングル パネル取付型
